Ok, sebelum kita melakukan konfigurasi mikrotik kita perlu melakukan persiapan terlebih dahulu, antara lain :
topologi yang akan kita buat
ip internet/ isp
jumlah client yang akan kita gunakan

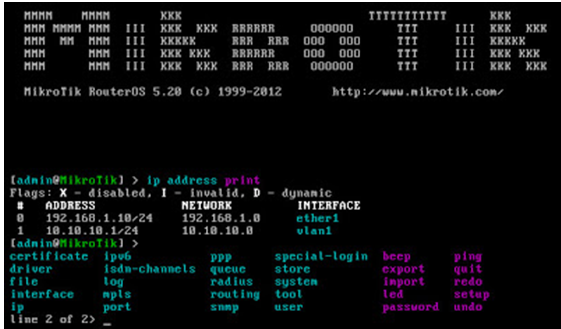

Perintah shell Mikrotik RouterOS sama dengan linux, seperti penghematan perintah, cukup menggunakan tombol TAB di keyboard maka perintah yang panjang, tidak perlu lagi diketikkan, hanya ketikkan awal nama perintahnya, nanti secara otomatis Shell akan menampilkan sendiri perintah yang berkenaan. Misalnya perintah IP ADDRESS di mikrotik. Cukup hanya mengetikkan IP ADD spasi tekan tombol TAB, maka otomatis shell akan mengenali dan menterjemahkan sebagai perintah IP ADDRESS.

Berikut ini merupakan perintah perintah dasar Mikrotik yang umum digunakan :

1.     Perintah untuk shutdown dan restart computer , ketikkan :

[admin@MikroTik]>system shutdown  (Untuk shutdown komputer )

[admin@MikroTik]>system reboot       (Untuk restart computer )

[admin@MikroTik]>system reset   (Untuk meret konfigurasi yang sudah dibuat sebelumnya). Dan perlu diperhatikan bahwa perintah – perintah tersebut harus dilakukan pada direktori admin.

2. Perintah untuk merubah nama mesin Mikrotik , ketikkan :

[admin@MikroTik]>/system identity

[admin@MikroTik]>system identity > set name=proxy

Untuk melihat hasil konfigurasi , ketikkan “print” atau  “pr”

Contok [admin@MikroTik]system indentity>pr name:”proxy”

Lalu console berubah menjadi [admin@proxy]

3. Perintah merubah password mesin MikroTik , ketikkan

[admin@proxy]>/ password

[admin@proxy]password>old password (jika sebelumnya anda belum mengeset password maka ketikkan kosong)

[admin@proxy]password>new password :……(ketikkan password yang baru)

[admin@proxy]password>retype new password: ……..(masukkan sekali lagi passowrdnya)

Sebagai contoh :

Jika  password lama kosong dan password baru ABCD, maka perintahnya adalah sebagai berikut :

[admin@proxy]>/password

[admin@proxy]password>old password

[admin@proxy]password>new password ABCD

[admin@proxy]password>retype new password ABCD

4. Perintah untuk melihat kondisi interface pada Mikrotik Router :

[admin@Mikrotik] > interface print
Flags: X – disabled, D – dynamic, R – running
#    NAME                         TYPE             RX-RATE    TX-RATE          MTU
0  R ether1                        ether                    0          0                       1500
1  R ether2                        ether                    0          0                       1500

[admin@Mikrotik]>

Jika interfacenya ada tanda X (disabled) setelah nomor (0,1), maka periksa lagi
etherned cardnya, seharusnya R (running).

a. Mengganti nama interface
    [admin@Mikrotik] > interface(enter)

b. Untuk mengganti nama Interface ether1 menjadi Public (atau tersenamanya),maka:

    [admin@Mikrotik] interface> set 0 name=Public

c. Begitu juga untuk ether2, misalkan namanya diganti menjadi Local, maka
    [admin@Mikrotik] interface> set 1 name=Local

d. atau langsung saja dari posisi root direktori, memakai tanda “/”, tanpa tanda kutip
    [admin@Mikrotik] > /interface set 0 name=Public

e. Cek lagi apakah nama interface sudah diganti.
    [admin@Mikrotik] > /interface print

   Flags: X – disabled, D – dynamic, R – running
   #    NAME                         TYPE             RX-RATE    TX-RATE       MTU
   0  R Local                        ether                  0                                  0          1500
   1   R Public                       ether                 0                                  0          1500

5. Perintah untuk melihat paket sofwtware MikroTik OS :

[admin@proxy]>/system package

[admin@proxy]system package><ketikkan print atau pr>

Dengan perintah diatas maka akan tampil paket softwore yang ada dalam MikroTik Os Contoh :

[admin@MikroTik  system package> pr

Flags : x – disabled

#       Name 0   X routing – test 1   dhcp 2   radiolan 3   user-menejer 4   X webproxy-test 5   arlan 6   isdn 7   hotspot-fix 8   ppp 9   wireless 10  web-proxy 11  hotspot 12  advanced-tools 13  security 14  Telephony 15  routing 16  synchronous 17  system 18  routerboard 19  rstp-bridge-test 20  X wireless-legecy

VERSION 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27 2.9.27

SCHEDULED

Untuk  melihat lebih detailnya, ketikan :

[admin@proxy]system package > pr detail fl           gs : x – disabled

0   x name=”routing-test” version=”2.9.27” build – time =jul/03/2006 10:57:53 scheduled

1   name =”system”version =”2.9.27” build – time=jul/03/2006 10 :56:37 schedule

2   name =”system”version =”2.9.27” build – time=jul/03/2006 10 :56: 44  schedule

3   name=”web-proxy” version=”2.9.27” build-time=jul/03/2006 10:`58 :03 schedule

4   name=”advanced –tools” version=”2.9.27” build –time=jul /03/2006 10:56 : 41 scheduled=””

5   name=”dhcp” version=”2.9.27” build-time=jul/03/2006 10:56:45 scheduled=””

6   name =”hotspot”version=”2.9.27”build-time=jul/03/2006 10:56:58 scheduled=””

7   x name=”webproxy-test” version=”2.9.27” build-time=jul / 03 /2006 10:57:52 scheduled

8   name=”routerboard” version =”2.9.27” build-time=jul / 03 / 2006 10: 57 : 17 –[q quit‌  ׀ D dump ׀ up ׀ down ]

6. Perintah untuk mengupgrade paket software router :

[admin@Mikrotik] system upgade>

To upgrade chosen packages :

Download 0,1,2,3,4,5,6,7,8,9,10,11,12,13,14

7. Perintah mengaktifkan paket software yang ada dalam MikroTik OS :

    [admin@Mikrotik]system page>

    Enable <ketikkan paket yang dikehendaki>

 Contoh :

 [admin@proxy] system package> enable dhcp

8. Perintah merubah nama ethernet pada mesin MikroTik OS:

[admin@proxy]>/interface

[admin@proxy]interface>ethernet set etherl nama=public

Atau dengan menggunakan perintah

[admin@proxy]interface>set<ketikan number ethernet yang terpasang>

name=<nama ethernet   yang baru >

contoh :

[admin@proxy]interface> set 0 name=public

[admin@proxy]interface>set 1 name=lan

Atau

[admin@proxy]interface>
set 0 name=public; set 1 name=lan

9. Perintah setting IP address pada mesin MikroTik OS :

[admin@proxy]> ip address

[admin@proxy]ip address>

Add interface=<nama interface>anddress=

(ketikkan IP address/subnet mask interface)

Contoh :

Jika nama interfacenya “lan” dan IP address yang dikehendaki : 192.168.01 dan subnet mask : 255.255.255.0, maka perintahnya  sebagai berikut

[admin@proxy]>/ ip address

[admin@proxy]ip address >

Add interface=lan address = 192.168.0.1/24

10. Perintah setting IP DNS primaty dan Secondary :

[admin@proxy]./ip dns

[admin@proxy]ip dns>

Set nama-dns>=<Ip dns dari ISP>

Contoh :

Jika IP DNS primary ISP : 202.134.1.10 dan secondary:

202.134.0.0155, maka perintahnya adalah sebagai berikut :

[admin@proxy]./ip dns

[admin@proxy]ip dns>

Set primary-dns= 202.134.1.10

[admin@proxy]ip dns>

Set secondary-dns=202.134.0.155

11. Perintah setting IP Gateway pada mesin MikroTik OS

[admin@proxy]>/ip route

[admin@proxy]ip route >add gateway=<ip gatway

Contoh IP gateway  dari ISP : 202.134.1.1, maka perintahnya :

[admin@proxy]>/ ip route

[admin@proxy] ip route>

add  gateway=202.134.1.1

12. Perintah Network address Translate (NAT) pada mesin MikroTik OS

[admin@proxy]>/ip firewall nat

[admin@proxy]ip firewall nat>

add  chain=srcnat out-interface=<etherface yang terhubung

dengan jaringan WAN> scr-address=

<network-id interface yang terhubung dengan LAN / subnet mask interface

LAN> action=masqurade

Contoh :
jika network-id interface LAN :”192.168.0.0” dan subnet

Mask :”255.255.255.0”. untuk interface mesin MikroTik OS yang terhubung ke jaringan

WAN : “pubilk”, maka perintahnya sebagai berikut :

[admin@proxy] >/ip firewall nat

[admin@proxy[ ip firewall nat>

Add chain=srcnat out-interface=public
